深層強化学習(Deep Q Network, DQN)の簡単な例
はじめに
DQNを学ぼうとして色々と調べたが、どこもかしこもOpenAI Gymを使っていて、まずそれの扱いから考えないといけないのでつらい。ここではOpenAI Gymを使わず、非常に簡単な問題を対象にDQNを適用してみることとする。Python、PyTorchを用いる。
また、DQNをやろうとすると出てくる"Experience Replay"。これも入れようとすると考えるのがつらいので、入れない。
下記記事にDQN全般やExperience Replayについてちょっと解説がある。
Deep Q Network (DQN) - DeepLearningを勉強する人
対象とする問題
下図のような報酬払出装置を考える。装置には「電源」ボタンと「払出」ボタンが設置されている。「電源」ボタンを押すと装置電源のON/OFFが切り替わる。電源ONのときに「払出」ボタンを押すと報酬が払い出される。電源OFFのときに「払出」ボタンを押しても報酬は払い出されない。
1回の行動で、いずれかのボタンを1度押すことができるものとする。5回の行動を行う場合に、報酬を最大化する手順を学習することができるか？
なお、この問題の内容に関して下記書籍を参考にした。
この払出装置(Dispenser)をプログラムにすると次の通りとなる。
class Dispenser(object): def __init__(self, init_state): """ 初期のON/OFF状態を設定する init_state: 0->電源OFF、1->電源ON """ self.state = init_state def powerbutton(self): """ 電源ボタンを押し、ON/OFFを切り替える """ if self.state == 0: self.state = 1 else: self.state = 0 def step(self, action): """ 払出機を操作する action: 0->電源ボタンを押す 1->払出ボタンを押す 状態と報酬が返る """ if action == 0: # 電源ボタンを押した場合 self.powerbutton() # 電源ON/OFF切り替え reward = 0 # 報酬はない else: # 払出ボタンを押した場合 if self.state == 1: reward = 1 # 電源ONのときのみ報酬あり else: reward = 0 return self.state, reward
Deep Q Network (DQN)

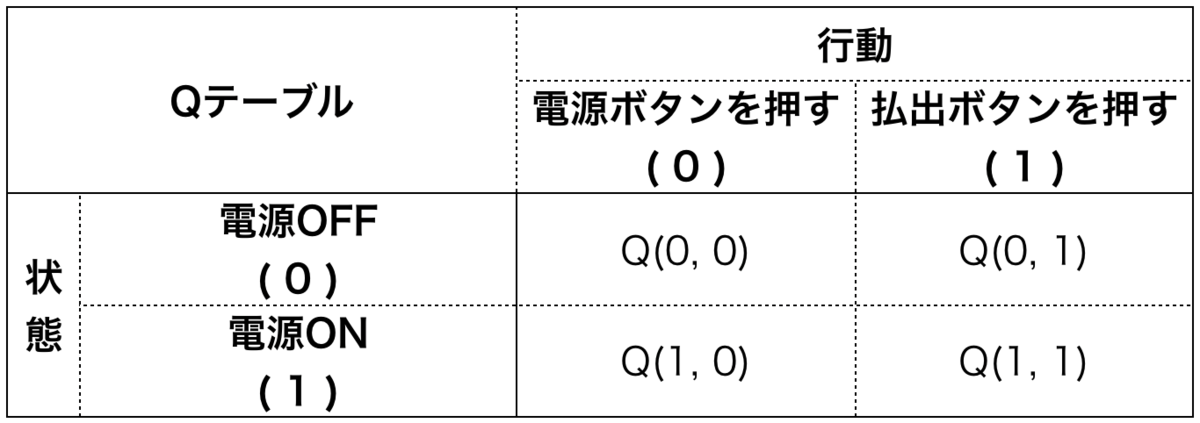

報酬払出機の状態は2つ、取れる行動は2つであるので、これを表すQテーブルは次のようになる。

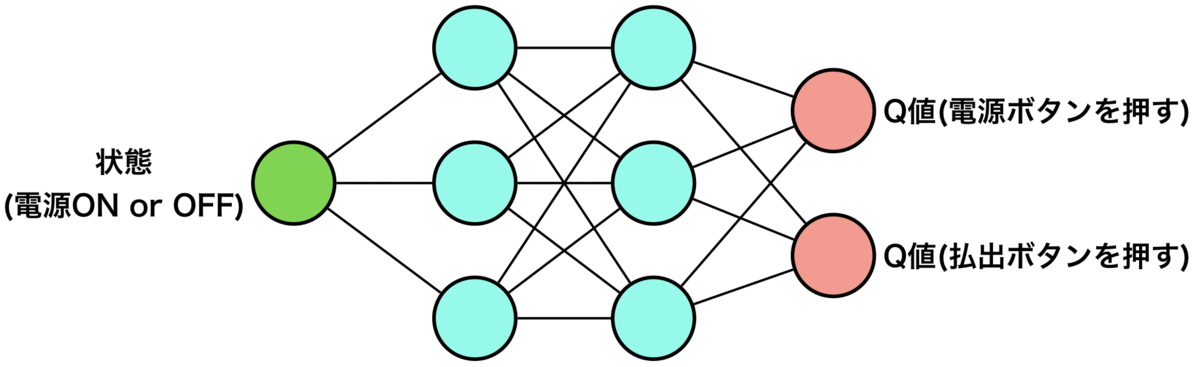

Q学習ではこのQテーブルのQ値（Q(0,0), Q(0,1), Q(1,0), Q(1,1)）を逐次更新していくが、DQNではこれらのQ値を得る関数を逐次更新していく。その関数を表すのにニューラルネットワークを用いるが、次のようなイメージとなる。
状態を入力として、Q値を出力として得る形である。ここでは上図の通りのニューラルネットワークを用いることとする。（あまりディープではないが・・・）
import torch import torch.nn as nn import torch.nn.functional as F class DQN(nn.Module): def __init__(self): super(DQN, self).__init__() self.l1 = nn.Linear(1, 3) self.l2 = nn.Linear(3, 3) self.l3 = nn.Linear(3, 2) def forward(self, x): x = F.relu(self.l1(x)) x = F.relu(self.l2(x)) x = self.l3(x) return x dqn = DQN() optimizer = torch.optim.SGD(dqn.parameters(), lr=0.01) criterion = nn.MSELoss()
DQNの学習方法
では、どのような情報を使ってこのニューラルネットワークを学習させていくのか、ということになるが、これにはQ学習のQ値の更新式を用いる。
この式は今のQ値（）を、今の推定の目標値（
）に近づくよう更新するものである。すなわち、
となることを目指している。よってと
の誤差を小さくするようにニューラルネットワークを学習させるという形にすればよいことになる。いずれの値も現在の状態、行動、次の状態、報酬が分かれば算出可能であり、DQNの学習をプログラムにすると次のようになる。
def update_dqn(state, action, next_state, reward): ## 各変数をtensorに変換 state = torch.FloatTensor([state]) action = torch.LongTensor([action]) # indexとして使うのでLong型 next_state = torch.FloatTensor([next_state]) ## Q値の算出 q_now = dqn(state).gather(-1, action) # 今の状態のQ値 max_q_next = dqn(next_state).max(-1)[0].detach() # 状態移行後の最大のQ値 gamma = 0.9 q_target = reward + gamma * max_q_next # 目標のQ値 # DQNパラメータ更新 optimizer.zero_grad() loss = criterion(q_now, q_target) # 今のQ値と目標のQ値で誤差を取る loss.backward() optimizer.step() return loss.item() # lossの確認のために返す
DQNからの行動の決定
DQNは入力された状態に対し、取りうるすべての行動のQ値のtensorを返す（1次元tensor)。そこから最大のQ値のindexを取り出して(0または1)、それをそのまま行動としている。
import numpy as np EPS_START = 0.9 EPS_END = 0.0 EPS_DECAY = 200 def decide_action(state, episode): state = torch.FloatTensor([state]) # 状態を1次元tensorに変換 ## ε-グリーディー法 eps = EPS_END + (EPS_START - EPS_END) * np.exp(-episode / EPS_DECAY) if eps <= np.random.uniform(0, 1): with torch.no_grad(): action = dqn(state).max(-1)[1] # Q値が最大のindexが得られる action = action.item() # 0次元tensorを通常の数値に変換 else: num_actions = len(dqn(state)) # action数取得 action = np.random.choice(np.arange(num_actions)) # ランダム行動 return action
学習する
現在の状態からDQNより行動を決めて、環境から次の状態・報酬を取得し、これらの結果を用いてDQNを更新する、を繰り返す。エピソードの数や上記のoptimizerの学習率、ε-グリーディー法のepsの変化のさせ方はうまく学習が進むように調節して決めている。（適度な値を決めるのにかなり苦労した。)
import matplotlib.pyplot as plt NUM_EPISODES = 1200 NUM_STEPS = 5 log = [] # 結果のプロット用 for episode in range(NUM_EPISODES): env = Dispenser(0) total_reward = 0 # 1エピソードでの報酬の合計を保持する for s in range(NUM_STEPS): ## 現在の状態を確認 state = env.state ## 行動を決める action = decide_action(state, episode) ## 決めた行動に従いステップを進める。次の状態、報酬を得る next_state, reward = env.step(action) ## DQNを更新 loss = update_dqn(state, action, next_state, reward) total_reward += reward log.append([total_reward, loss]) ## 結果表示 r, l = np.array(log).T fig = plt.figure(figsize=(11,4)) ax1 = fig.add_subplot(121) ax2 = fig.add_subplot(122) ax1.set_xlabel("Episode") ax1.set_ylabel("Loss") ax1.set_yscale("log") ax2.set_xlabel("Episode") ax2.set_ylabel("Total reward") ax1.plot(l) ax2.plot(r) plt.show()
学習結果
下図に学習の推移を示す。左は誤差の推移、右は1エピソードにおけるトータル報酬の推移である。払出機は初め電源OFFのため、5回の行動で得られる最大のトータル報酬は4であるが、右下のグラフから最終的にトータル報酬4が得られる行動を適切に学習できていることを確認できる。
学習後のDQNから各状態におけるQ値を確認できるが、今回の学習での値は下記である。
>>> dqn(torch.FloatTensor([0])) tensor([9.0000, 8.1200], grad_fn=<AddBackward0>) >>> dqn(torch.FloatTensor([1])) tensor([8.1060, 10.0000], grad_fn=<AddBackward0>)
計算の詳細は示さないが、今回と同一の問題にQ学習を適用するとこれらとほぼ同じQ値が得られ、DQNによってQ値を適切に表現する関数を構築できていることを確認できる。
さいごに
DQNを適用するのが全く意味がないような簡単な問題にDQNを適用した。"Experience Replay"も考えなかった（状態✕行動の組み合わせが4パターンしかない問題なのであまり効果はないのかも）。簡単すぎる問題であるがDQNを適用する上での基礎的なポイントは掴めたのではないかと思う。
コード
ここで示した全コードおよびQ学習を適用した場合のコードはこちら:
参考
・Reinforcement Learning (DQN) Tutorial — PyTorch Tutorials 1.1.0 documentation
